Индуктор на постоянных магнитах




          Обозначение: Декарбон®.

          Состояние на 30.06.2011:

  • Пакет разрешительной документации.
  • Экспертное заключение ФГУП «НИИСантехники».
  • Патент на полезную модель РФ.
  • Свидетельство на товарный знак.



               Описание продукта

          Высокоэффективный магнитный индуктор «Декарбон®» по ТУ 3618-201-75280603-2005 для антикоррозионной защиты теплообменников паровых и водогрейных котлов и трубопроводной системы тепловых сетей. В специальной конструкции индуктора используются высокоэнергетические магниты на основе соединения Nd-Fe-B с антикоррозионным покрытием.

          Отличие «Декарбон®» от других устройств, применяющих магнитную обработку воды – повышенная, не менее чем в 3-6 раз, напряженность магнитного поля за счет специальной пространственной установки магнитных пластин (патент РФ №81492).

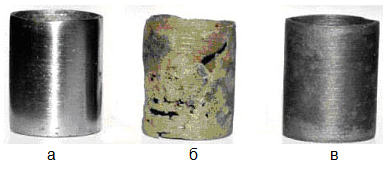

Внешний вид опытных образцов Ст20 после 12 месячной выдержке в среде сбросных водоводов нефтедобывающих предприятий.

Сергеевское месторождение, НГДУ "Уфанефть".

(а) - новый; (б) - в среде без магнитной обработки; (в) - в среде с магнитной обработкой.



          Применение магнитной обработки воды рекомендовано СНиП 2.04.07-86, СНиП 11-35-76 и СП 41-101-95 с целью обработки воды для питания паровых и водогрейных котлов, систем теплоснабжения и горячего водоснабжения, а также хозяйственно-питьевого водопровода.

          Практическое применение Устройства «Декарбон®» позволило многократно повысить эффективность магнитной активации воды для защиты теплообменников паровых и водогрейных котлов и трубопроводной системы тепловых сетей.



          Применение устройств «Декарбон®» обеспечивает следующие преимущества:

  • осуществляет антикоррозийную защиту (100%) металлических частей системы;
  • увеличивает длительность эксплуатации теплообменников;
  • предотвращает накипь в трубопроводах, теплообменниках (бойлерах, котлах и т.д.) и размывает старую накипь;
  • за счет размыва отложений в теплообменных аппаратах увеличивается КПД системы отопления (размыв 1 мм накипи увеличивает КПД на 8-10%);
  • снижает используемый объем топливных ресурсов (уголь, мазут, газ) до 30 % за один отопительный сезон;
  • значительно снижает трудозатраты по очистке труб теплообменников, насосов и т.д.;
  • исключает или значительно снижает затраты на приобретение химических реагентов (соль, сульфоуголь и т.д.);
  • снижает расходы на приобретение запасных частей и материалов;
  • значительно увеличивает межремонтные циклы;
  • не требует источников питания.

          При подпитке воды в систему теплоснабжения объемом 30 м3 в сутки, устройство «Декарбон®» (Декарбон-150-100) позволяет сэкономить только на химических реагентах (соль, сульфоуголь и т.д.) до 100 000 руб. за один отопительный сезон. Увеличиваются межремонтные циклы всей системы отопления (очистка и замена теплообменников, ремонт насосов, запорной арматуры, трубопроводов и т.д.), что экономит до 200 000 рублей за один отопительный сезон.

           Исходя из опыта эксплуатации устройств «Декарбон®» (с 1998г.) в различных организациях Томской, Тюменской, Кемеровской, Новосибирской областей, Красноярском крае следует, что устройство «Декарбон®» окупает себя, по совокупности всех затрат, менее чем за один отопительный сезон.



          Зарубежные аналоги

          За рубежом (Европа, США) магнитные индукторы устанавливаются практически в каждом доме где есть водяные теплообменники.



          Российские аналоги

          Все российские аналоги отличаются меньшей в 3-6 раз напряженностью магнитного поля и меньшей в 5-12 раз мощностью магнитного поля.



          Область применения

  • Очистка от накипи батарей отопления жилых домов и производственных помещений путем установки Декарбон® соответствующей мощности в ЦТП;
  •  Установка Декарбон® на малых котельных для снижения затрат.

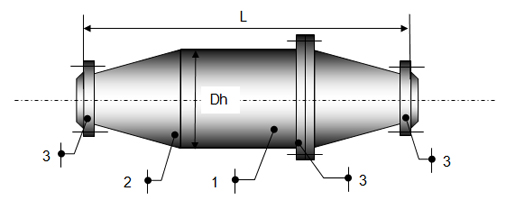

Конструкция устройства «Декарбон®».

1. Магнитная система. 2. Конус. 3. Присоединительные фланцы.



               Описание продукта



Наименование

параметра





ДЕКАРБОН

-100-(Ду)





ДЕКАРБОН

-150-(Ду)





ДЕКАРБОН

-220-(Ду)





ДЕКАРБОН

-330-(Ду)



Длина, (L)

490

740

900

1200

Диаметр, (Dh)

120

170

240

350

Диаметр (Ду) проходного сечения, мм

25

32

40

50

65

80

100

120

150

175

200

225

250

300

Пропускная способность,

до м3/час

7

10

16

30

70

110

180

260

350

475

600

850

1100

1350

Масса, кг

35-50

90-140

200-260

320-380

          Коэффициент гидравлического сопротивления равен = 0.75
